| 品牌：一合物联 |
灯联网/线缆防盗主机/智能远程控制器/异常短信报警/智慧照明
一、电缆防盗主机功能概述

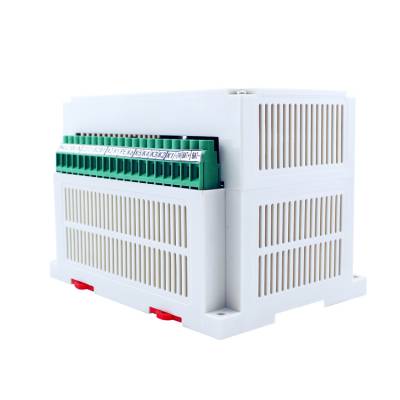

电缆防盗主机 是我公司汇集多年路灯行业电缆防盗产品开发经验之大成而开发的一款防盗
***产品，具有报警及时，准确***，安装方便等特点。广泛用于市政路灯、隧道灯、景观
灯、公园、广场、工业厂矿等需要进行电缆防盗的场所。本产品可实现对电缆的有电和无电
的防盗监测，防盗距离*远可达 10KM；当电缆被盗或发生其他故障时，末端通过NB-IOT 通信
连接至监控平台 EH110，并通过 EH110 监控平台产生报警信号，且报警时间小于 1 分钟。
二、电缆防盗主机技术参数
| 工作电压： | 85-265VAC 50~60Hz | 额定功率： | <25W |
| 防盗回路： | 3 路/6 路/12 路 | 工作方式： | 有电防盗、无电防盗、 全天防盗 |
| 工作温度： | -10 ~70°C | 防护等级： | IP20 |
三、电缆防盗主机安装接线
外部接线及设备安装
四、电缆防盗主机设备安装调试
1、当末端测试无电状态有报警时：
1. 1 检查接线是否正确；
1.2 检查主机是否供电；
1.3 检测末端是否有交流信号；
1.4 检查末端接线端与主机的检测线是否在同一回路上。
2、末端测试有电状态有报警时：检测末端是否有交流信号
五、电缆防盗主机产品升级
该方案采用末端报警的方式完成。防盗报警末端内置 NB-IOT 通信模块，当线路异常时，
主动发送报警信号；在本方案中，解决了上一代产品（FBM406）如下问题：
1、电力载波的不稳定，导致报警时间长，误报率较高的问题。
2、实际电缆中报警分支及分段的问题。在传统方案中，以配电箱中的空开为单位，一位空开
至多只能配置 1 路防盗，且不支持分段防盗。在新方案中支持。
六、电缆防盗主机注意事项
1、线路无电或停电防盗情况：白天线路无电情况下，防盗精度*
高，防盗距离可达 2KM；停电情况下，FBM406N2 防盗主机需要选购
外置电池及充电模块，也可实现停电电缆防盗。
2、系统上电前需确认外部接线，***其安装正确。
3、本设备注意防水，以免烧毁设备。
